En 2021, j'ai rénové ma maison. Quand on refait toute l'électricité, autant en profiter pour domotiser un peu, non ? Voici donc mon setup initial — celui que je suis en train de faire évoluer en remplaçant Jeedom par Home Assistant, mais ça, ce sera pour un autre article.

En bref

• Un automate IPX800v5 comme cerveau central
• Des extensions pour les relais, entrées et variateurs
• Toutes les lampes câblées jusqu'au tableau (oui, beaucoup de câble)
• Des électrovannes pour le chauffage par zone
• Du monitoring de consommation (gaz, eau, électricité)
• Jeedom comme interface de contrôle
• Zigbee pour les capteurs de température et quelques prises

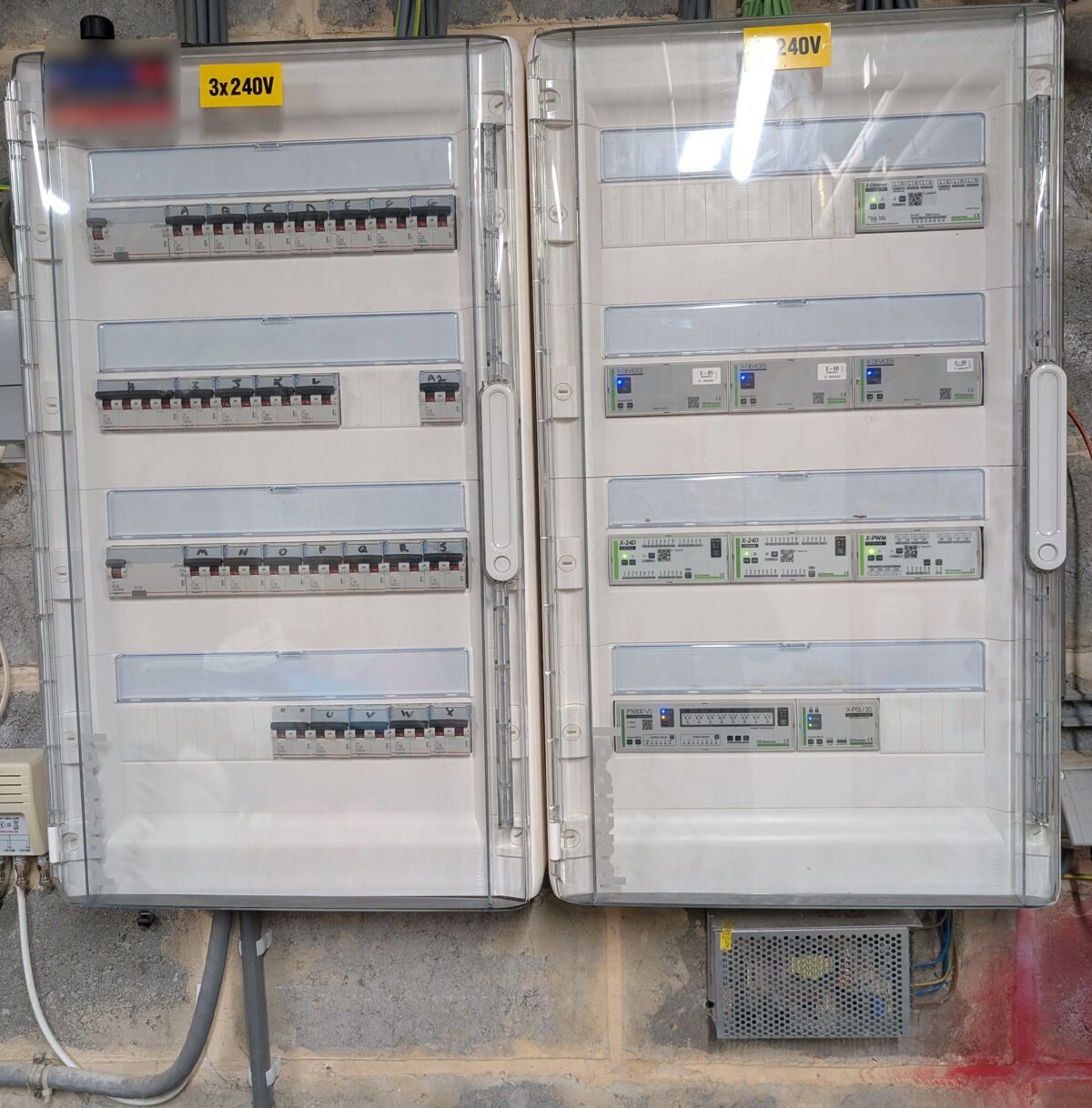

Le cœur du système : l'IPX800v5 et ses extensions

Voici la liste de mon équipement GCE Electronics :

• 1 IPX800v5 — l'automate principal
• 3 X8R Connect — pour piloter mes lampes via relais
• 1 X24D — pour récupérer les entrées des boutons poussoirs
• 1 XPWM — pour les LEDs dimmables 12V de la salle de bain et salle de douche
• 1 XDimmer — pour les LEDs dimmables du salon, salle à manger et chambres
• 1 X-Display (ancien modèle, plus en vente) — qui me sert de thermostat

Le X-Display 2 n'était malheureusement pas encore sorti à l'époque. Mon modèle est beaucoup plus limité, mais il fait le taf pour régler le chauffage.

J'ai fait le choix de ne rien connecter directement à l'IPX800v5. Tout passe par des extensions. Ça me laisse des relais et des entrées numériques/analogiques de libre pour chipoter à l'avenir. On ne sait jamais.

Pourquoi l'IPX800 et pas le KNX ?

La question revient souvent. Pourquoi pas du KNX, le standard industriel de la domotique filaire ?

Honnêtement, je ne voulais pas me lancer dans la configuration du KNX. Ça me paraissait trop complexe. À tort ou à raison, je ne sais pas. J'aimais bien la philosophie de l'IPX800 et son côté facilement contrôlable via API. Ce qui donne une infinité de possibilités — que je n'ai certes pas encore exploitées.

L'avenir me dira si j'ai eu tort ou raison. Pour l'instant, ça fait 3 ans et je n'ai pas eu un seul problème. On verra bien ma tête quand une de mes extensions claquera et que je devrai en recommander une et tout recâbler, en entendant ma femme me dire : "Tu vois avec ta domotique de merde, je te l'avais bien dit" :')

Je dois quand même avouer que je ne me sers pas du tiers du quart des fonctionnalités de l'IPX800, puisque je fais tout via Jeedom (et maintenant Home Assistant). Un système plus trivial de relais et entrées numériques aurait probablement suffi, mais je n'avais rien trouvé de convaincant à l'époque.

Le câblage : quand chaque bouton remonte au tableau

Une telle configuration implique pas mal de câblage. Chaque bouton poussoir doit être câblé jusqu'au tableau électrique.

Voici comment c'est organisé :

• Toutes mes lampes sont raccordées à un X8R (relais)
• Le bouton poussoir correspondant est relié à l'entrée correspondante du relais

Cette architecture permet de continuer à utiliser les lumières principales en cas de panne du système (mais pas du X8R lui-même). J'aime avoir un plan B.

En plus de ça, chaque bouton poussoir est également raccordé à mon X24D. Ça permet d'y associer des actions selon le type d'appui :

• Simple clic
• Double clic
• Appui long

C'est pratique pour déclencher des scénarios différents avec le même interrupteur.

Le chauffage : électrovannes plutôt que vannes à piles

Pour mon chauffage, j'ai une chaudière De Dietrich EMC-S 24/28 que je contrôlais avant en on/off via un relais de mon IPX800. Maintenant je la contrôle via OpenTherm, mais ça fera l'objet d'un autre article.

Pour le contrôle du chauffage par zone, je ne voulais pas jouer avec des vannes thermostatiques à piles sur chaque radiateur. J'ai eu une mauvaise expérience dans ma maison précédente : je devais changer les piles tous les 15 jours, et quand je ne le faisais pas à temps, ça chauffait à fond jusqu'à ce que je m'en occupe. Quelle galère c'était.

J'ai donc fait installer des électrovannes que je contrôle à l'aide des relais de mon IPX. Toutes les vannes de mes radiateurs sont classiques et toujours réglées sur 5.

Les modèles utilisés :

• 1 électrovanne 1 pouce pour le circuit du rez-de-chaussée
• 3 électrovannes 1/2 pouce pour les 2 chambres et la salle de bain de l'étage

La première électrovanne contrôle tout le chauffage du rez (que je n'ai pas pu diviser comme je l'aurais voulu — rénovation oblige). Les autres gèrent la salle de bain et les chambres des enfants séparément. Ça me permet de chauffer légèrement les chambres la nuit sans devoir chauffer toute la maison.

Pour la température dans chaque pièce, j'utilise des sondes Tuya Zigbee. J'ai ensuite créé des thermostats virtuels qui contrôlent mes vannes.

Dans mon IPX, j'ai mis 2 règles simples :

• Si un des relais de vanne est allumé → allumer la chaudière
• Si aucun relais de vanne n'est allumé → éteindre la chaudière

Simple mais efficace.

Monitorer sa consommation

Le gaz

Pour monitorer ma consommation de gaz (vieux compteur), j'ai un adaptateur qui se met sur le compteur et envoie une impulsion à chaque consommation d'un dm³ (de mémoire). Cette impulsion est envoyée sur une entrée numérique de mon IPX qui incrémente un compteur.

Je ne retrouve plus le modèle exact, mais je peux chercher si ça intéresse quelqu'un. Le truc est très précis : je n'ai presque aucune différence avec le relevé officiel après 2 ans d'utilisation.

L'eau

Même principe, mais avec un capteur de luminosité qui envoie une impulsion à chaque passage de l'aiguille des litres. C'est un peu moins précis, mais ça reste acceptable : j'ai une différence de 3 m³ sur environ 400 m³ de consommation.

L'électricité

Comme je suis en Belgique, j'ai fait changer gratuitement mon vieux compteur électrique par un récent. À l'installation, j'ai demandé d'activer le port P1. Cette demande est gratuite à l'installation mais payante par la suite — petit conseil si vous êtes dans le cas.

J'ai ensuite raccordé ce petit appareil de Smart Gateways. Le truc balance toutes les données sur un serveur MQTT par WiFi et est alimenté directement par le port P1 du compteur. Pratique, pas de prise à tirer.

Les petits plus en Zigbee

En plus des sondes de température mentionnées plus haut, j'ai quelques prises Zigbee Tuya qui monitorent ma consommation à des endroits clés.

Ça me permet notamment de contrôler le sapin de Noël à la dite période. Très important, évidemment.

J'ai aussi une Alexa (oui je sais, c'est mal) reliée à mon Jeedom qui me permet de contrôler le chauffage et les lumières à la voix.

Jeedom comme chef d'orchestre

Pour mon IPX800v5, j'ai fait le choix d'envoyer chaque changement d'état de lampe sur un topic MQTT. J'ai également un topic MQTT pour contrôler chaque lampe. La config est fastidieuse car elle doit être faite à coups de clics dans l'interface de l'IPX, mais le gros avantage est que tout est instantané. Ce qui n'est pas le cas avec le plugin IPX800 de Jeedom qui fait du polling toutes les X secondes.

Côté Jeedom, j'ai acheté quelques plugins. Voici ce que j'utilise principalement :

• Agenda — pour contrôler mes périodes de température
• jMQTT — pour tout ce qui est MQTT
• Suivi conso — pour suivre ma consommation d'eau, de gaz, d'électricité et ma production solaire
• Telegram — pour mes notifications
• thermoAlternateView — pour avoir un frontend sympa pour mes thermostats
• thermostat — pour gérer mes thermostats virtuels
• Virtuel — pour gérer mes devices virtuels
• ZigbeeLinker — pour tous mes devices Zigbee à travers MQTT (via zigbee2mqtt)

Avec tout ça, j'ai fait un dashboard par étage avec le plan de ma maison et la possibilité de contrôler mes lumières et quelques autres trucs.

Bilan après 3 ans

Mon chauffage était programmé pour avoir les bonnes températures dans les bonnes pièces aux bonnes heures. Tout fonctionnait comme sur des roulettes chaque matin.

Le système a bien fonctionné pendant 3 ans sans aucun souci technique. Mais j'avoue que je ne l'utilisais pas beaucoup au quotidien. Pourquoi ? L'interface de Jeedom n'était pas fameuse, et surtout il n'y avait pas d'application mobile digne de ce nom.

C'est ce qui m'a poussé à migrer vers Home Assistant. Mais ça, ce sera pour un prochain article.

En espérant que ce retour d'expérience puisse aider quelqu'un qui se lance dans la domotique filaire. Si vous avez des questions sur cette configuration, n'hésitez pas à me contacter sur le Fediverse !
